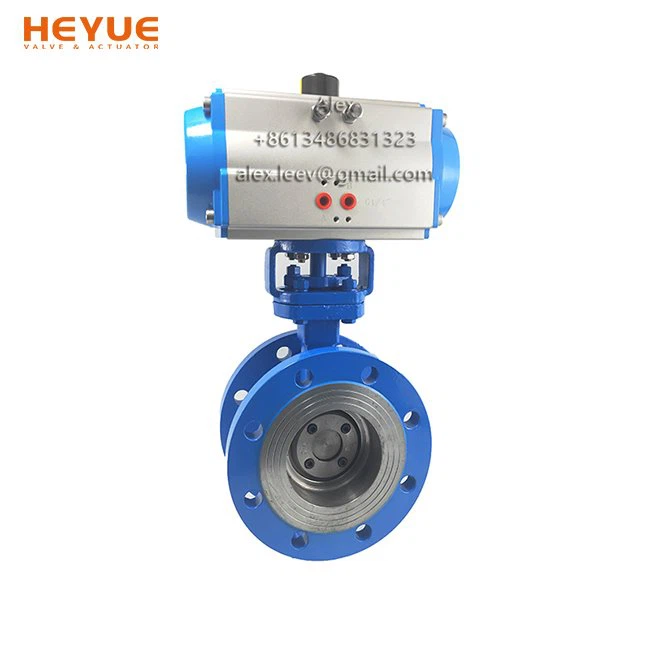

Pneumatyczny potrójny mimośrodowy zawór motylkowy

Zaawansowany pneumatyczny, potrójny mimośrodowy zawór motylkowy HEYUE-z metalu- do-metalu - stanowi przełom w-wydajnej technologii kontroli przepływu. Zaprojektowany do zastosowań krytycznych, gdzie niezawodność i precyzja mają największe znaczenie, zawór ten stanowi szczyt technologii uszczelniania i doskonałości operacyjnej.

Potrójna ekscentryczna konstrukcja:Uwzględnienie mimośrodów osiowych, promieniowych i kątowych w celu uzyskania-wolnej od tarcia pracy i dwukierunkowego uszczelnienia zerowego-przecieków bez utraty wydajności.

I. Sektory przemysłowe

Energetyka (energia cieplna, energetyka jądrowa):

Główne instalacje parowe, instalacje wody zasilającej, instalacje wody chłodzącej, instalacje odsiarczania spalin (IOS).

Wysokie ciśnienie, wysoka temperatura (do 600 stopni i więcej), wysoka niezawodność. Zawory motylkowe z potrójnym przesunięciem stosowane w celu zastąpienia tradycyjnych zasuw i zaworów kulowych, ograniczając konserwację i umożliwiając automatyzację.



Petrochemia i rafinacja

Rurociągi technologiczne (kraking katalityczny, hydrokraking), transport ropy i gazu, wloty i wyloty zbiorników magazynowych, systemy pochodni,-oleje wysokotemperaturowe i surowce chemiczne.

Odporność na korozję, odporność na wysoką temperaturę, bezpieczeństwo przeciwpożarowe (często wyposażone w konstrukcję ognioodporną-), ścisłe uszczelnienie. Jest to preferowany wybór w przypadku krytycznych rurociągów wysoko-wysokotemperaturowych i-wysokociśnieniowych w zakładzie.



Metalurgia i stal

Gaz wielkopiecowy (BFG), gaz koksowniczy (COG), gaz konwertorowy (LDG) i inne systemy odzyskiwania i transportu gazu, systemy gorącego wielkiego pieca, kotły na ciepło odpadowe.

Odporność na kurz, odporność na żrące gazy, brak wycieków zapewniający bezpieczeństwo,-praca z wysoką częstotliwością.



Inżynieria morska i offshore

Systemy chłodzenia wodą morską w maszynowniach statków, systemy wód balastowych, systemy przeładunku skroplonego gazu ziemnego (LNG), rurociągi technologiczne na platformach morskich.

Wysoka niezawodność, odporność na korozję w wodzie morskiej, zwarta konstrukcja, zgodność ze specyfikacjami towarzystw klasyfikacyjnych (np. DNV, ABS, LR).



II. Krytyczne warunki pracy i zastosowania specjalne

Warunki wysokiej temperatury i wysokiego ciśnienia

Typowe media: para przegrzana, gorący olej,-gazy o wysokiej temperaturze.

Konstrukcja uszczelniająca przepustnicy typu metal-z-metalem z potrójnym przesunięciem całkowicie eliminuje wady tradycyjnych przepustnic z uszczelką-gumy pod względem odporności na wysoką-temperaturę.



Media żrące i niebezpieczne

Typowe media: Kwasy, zasady, roztwory soli, ropa i gaz, toksyczne i szkodliwe chemikalia.

W celu zapewnienia bezpieczeństwa powierzchnie uszczelniające gniazda przepustnicy i tarczy z potrójnym przesunięciem można pokryć różnymi stopami{0}}odpornymi na korozję (takimi jak SS316, Hastelloy, Monel).



Zastosowania wymagające dokładnego-wyłączenia

Typowe scenariusze: dozowanie materiałów, przetwarzanie wsadowe, systemy blokad bezpieczeństwa (ESD), izolacja procesu.

Potrójna mimośrodowa i stożkowa konstrukcja powierzchni uszczelniającej zapewnia prawdziwy dwukierunkowy zerowy wyciek, spełniając rygorystyczne wymagania dotyczące izolacji procesu. Zautomatyzowane systemy wymagające szybkiego działania



Typowe scenariusze: wyłączenie awaryjne (ESD), sterowanie automatyzacją procesów, zdalne stacje operacyjne.

Siłowniki pneumatyczne do przepustnic z potrójnym przesunięciem (dostępne z jednostronnym-sprężyną powrotną lub podwójnym-działaniem) zapewniają szybką i niezawodną siłę napędową i można je łatwo zintegrować z systemami DCS/PLC, umożliwiając otwieranie i zamykanie w ciągu kilku sekund.



III.Rozważania dotyczące porównania i wyboru

W porównaniu do zwykłych przepustnic z osią środkową (stosowanych w instalacjach wodnych o niskim-ciśnieniu) i przepustnic z podwójnym-przesunięciem-o wysokiej wydajności (stosowanych do wody i ścieków), przepustnice z potrójnym-przesunięciem są pozycjonowane jako wysokiej-zawory przemysłowe. Należy je traktować priorytetowo w następujących sytuacjach:

Średnia temperatura wynosi stale> 200 stopni.

Wymagane jest uszczelnienie metalu--metalem i brak wycieków.

Wysokie ciśnienie robocze (np. ANSI 150# lub wyższe).

Medium jest żrące lub ścierne.

Do szybkiej i precyzyjnej regulacji wymagana jest integracja z zautomatyzowanym systemem sterowania.
