Wybór odpowiedniego rozmiaru pneumatycznego zaworu motylkowego z PVC ma kluczowe znaczenie dla zapewnienia optymalnej wydajności systemu. Jako dostawca tych zaworów widziałem na własne oczy, jak dobrze dobrany zawór może mieć ogromne znaczenie w projekcie. Na tym blogu podzielę się kilkoma wskazówkami, jak wybrać idealny rozmiar do swoich potrzeb.
Zrozumienie podstaw pneumatycznych przepustnic z PVC
Zanim zagłębimy się w wymiarowanie, przyjrzyjmy się szybko, czym jest pneumatyczny zawór motylkowy z PVC. Jest to rodzaj zaworu, który wykorzystuje dysk do kontrolowania przepływu płynu lub gazu. Dysk obraca się w korpusie zaworu, a siłownik pneumatyczny zapewnia moc obracania dysku. PVC, czyli polichlorek winylu, jest popularnym materiałem na te zawory, ponieważ jest odporny na korozję, lekki i ekonomiczny.

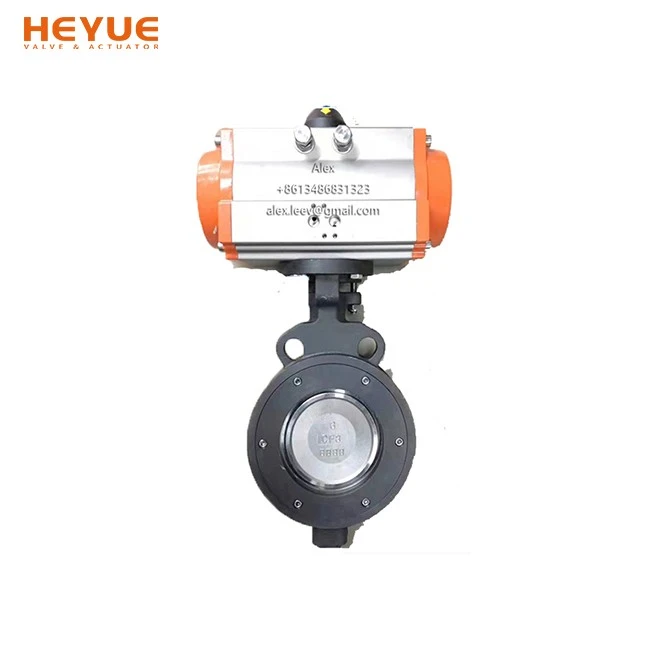

W naszej ofercie znajdziesz szeroką gamę pneumatycznych przepustnic z PVC, m.inZawór motylkowy z kołnierzem pneumatycznym,Pneumatyczny, wysokowydajny podwójny mimośrodowy zawór motylkowy, IPneumatyczny zawór motylkowy z kołnierzem wentylacyjnym. Każdy typ ma swoje własne, unikalne cechy i zastosowania, ale zasady wymiarowania są generalnie takie same.
Rozważania dotyczące natężenia przepływu
Pierwszą rzeczą, o której należy pomyśleć przy wyborze rozmiaru pneumatycznego zaworu motylkowego z PVC, jest natężenie przepływu. Natężenie przepływu to objętość płynu lub gazu przepływającego przez zawór w jednostce czasu, zwykle mierzona w galonach na minutę (GPM) lub metrach sześciennych na godzinę (m³/h).
Aby określić wymagane natężenie przepływu, należy znać zapotrzebowanie systemu. Na przykład, jeśli używasz zaworu w systemie zaopatrzenia w wodę, musisz wiedzieć, ile wody potrzebuje Twój budynek lub proces. Natężenie przepływu można obliczyć na podstawie liczby armatury, rozmiaru rur i ciśnienia w systemie.
Gdy już znasz natężenie przepływu, możesz skorzystać z tabeli rozmiarów zaworów. Wykresy te są dostarczane przez producentów zaworów i pokazują związek pomiędzy rozmiarem zaworu, natężeniem przepływu i spadkiem ciśnienia. Większy zawór zazwyczaj pozwala na większe natężenie przepływu, ale wiąże się również z wyższymi kosztami. Chcesz znaleźć równowagę pomiędzy uzyskaniem wystarczającego przepływu i zapobieganiem nadmiernemu dobieraniu zaworu.
Spadek ciśnienia
Spadek ciśnienia jest kolejnym ważnym czynnikiem. Jest to różnica ciśnień pomiędzy wlotem i wylotem zaworu, gdy przepływa przez niego płyn lub gaz. Wysoki spadek ciśnienia może powodować nieefektywność systemu, ponieważ pompowanie płynu lub gazu może wymagać więcej energii.
Spadek ciśnienia na zaworze zależy od kilku czynników, w tym od rozmiaru zaworu, natężenia przepływu i rodzaju cieczy lub gazu. Mniejsze zawory mają zwykle większy spadek ciśnienia przy danym natężeniu przepływu w porównaniu do większych zaworów. Jeśli jednak wybierzesz zbyt duży zawór, możesz uzyskać niską prędkość przepływu, co może również powodować problemy, takie jak osadzanie się w rurach.
Spadek ciśnienia można obliczyć korzystając ze współczynnika przepływu zaworu (Cv). Wartość Cv jest miarą zdolności zaworu do przepuszczania płynu. Wyższe Cv oznacza, że zawór może przepuścić więcej płynu przy mniejszym spadku ciśnienia. Producenci zaworów zazwyczaj podają wartości Cv dla swoich produktów, których można użyć do oszacowania spadku ciśnienia w systemie.
Zgodność rozmiarów rur
Rozmiar zaworu powinien być zgodny z rozmiarem rur w systemie. Ogólnie zaleca się wybór zaworu o tej samej średnicy nominalnej co rury. Na przykład, jeśli rury mają średnicę 2 cali, powinieneś poszukać 2-calowego pneumatycznego zaworu motylkowego z PVC.
Użycie zaworu, który jest za mały dla rury, może ograniczyć przepływ i spowodować duży spadek ciśnienia. Z drugiej strony, zawór, który jest zbyt duży, może nie pasować prawidłowo i może prowadzić do wycieków lub innych problemów z instalacją. Należy również sprawdzić harmonogram rur (grubość), ponieważ może to mieć wpływ na połączenie pomiędzy zaworem a rurami.
Ciśnienie systemu
Kluczowym czynnikiem jest także ciśnienie robocze systemu. Pneumatyczne przepustnice z PVC są przystosowane do określonego maksymalnego ciśnienia. Musisz upewnić się, że wybrany zawór wytrzyma ciśnienie w systemie.
Jeżeli ciśnienie w układzie jest wyższe niż ciśnienie znamionowe zaworu, może to spowodować awarię zaworu, prowadzącą do nieszczelności lub nawet wyłączenia systemu. Być może będziesz musiał wybrać zawór o wyższym ciśnieniu znamionowym, co może również oznaczać większy lub wytrzymalszy zawór.
Kompatybilność temperaturowa i płynna
Ważna jest także temperatura cieczy lub gazu przepływającego przez zawór oraz jej skład chemiczny. PVC ma pewne ograniczenia temperaturowe i jeśli płyn jest zbyt gorący, może spowodować odkształcenie PVC lub utratę jego wytrzymałości.
Należy również upewnić się, że materiał PVC jest kompatybilny z płynem. Niektóre chemikalia mogą reagować z PCV i powodować korozję lub degradację. Jeśli masz do czynienia z cieczą żrącą, być może będziesz musiał wybrać zawór ze specjalną wyściółką lub zupełnie inny materiał.
Zastosowanie - szczegółowe wymagania
Różne zastosowania mogą mieć specyficzne wymagania dotyczące rozmiaru zaworu. Na przykład w systemie wentylacji można skupić się na zapewnieniu wystarczającego przepływu powietrza przy minimalnym poziomie hałasu. W zakładzie przetwórstwa chemicznego zawór musi być w stanie wytrzymać żrące chemikalia i zapewnić wysoką precyzję kontroli przepływu.
Jeśli używasz zaworu w krytycznym zastosowaniu, np. w systemie przeciwpożarowym, musisz upewnić się, że zawór spełnia wszystkie odpowiednie normy i przepisy bezpieczeństwa. Konieczne może być również skonsultowanie się z inżynierem lub specjalistą w celu określenia dokładnego rozmiaru i specyfikacji zaworu.
Wniosek
Wybór odpowiedniego rozmiaru pneumatycznej przepustnicy z PVC to złożony proces, który obejmuje uwzględnienie wielu czynników, takich jak natężenie przepływu, spadek ciśnienia, rozmiar rury, ciśnienie w układzie, temperatura i kompatybilność cieczy. Poświęcając czas na dokładną ocenę tych czynników, możesz mieć pewność, że Twój zawór będzie działał dobrze i będzie służył przez długi czas.
Jeśli nadal nie masz pewności, jaki rozmiar pneumatycznej przepustnicy z PVC jest odpowiedni dla Twojego projektu, nie wahaj się z nami skontaktować. Dysponujemy zespołem ekspertów, którzy pomogą Państwu w procesie selekcji i zaproponują najlepsze rozwiązania dla Państwa potrzeb. Niezależnie od tego, czy szukaszZawór motylkowy z kołnierzem pneumatycznym,Pneumatyczny, wysokowydajny podwójny mimośrodowy zawór motylkowy, LubPneumatyczny zawór motylkowy z kołnierzem wentylacyjnym, mamy dla Ciebie wsparcie. Skontaktuj się z nami już dziś, aby rozpocząć proces zakupów i negocjacji.
